散熱器采暖系統在設計安裝中應注意哪些問題?

深圳市碧源達科技有限公司 人氣:1941 發表時間:2021-12-10
       隨著人們生活水平的提高,采暖形式愈發多樣。其中,在分戶采暖中,應用較廣泛的采暖末端便是散熱器,其若與高效節能的壁掛爐相結合,不僅溫控靈活,且供暖舒適。本期便對散熱器采暖系統的幾種連接方式及在安裝過程中應注意的問題進行解析。

常見的幾種連接方式

       常見的散熱器連接方式有五種,分別為單管串聯、串聯跨越管、同程并聯、異程并聯及章魚式,具體要根據客戶需求及家庭情況設計合適的連接方式。以下是每種連接方式的運行原理及特點。

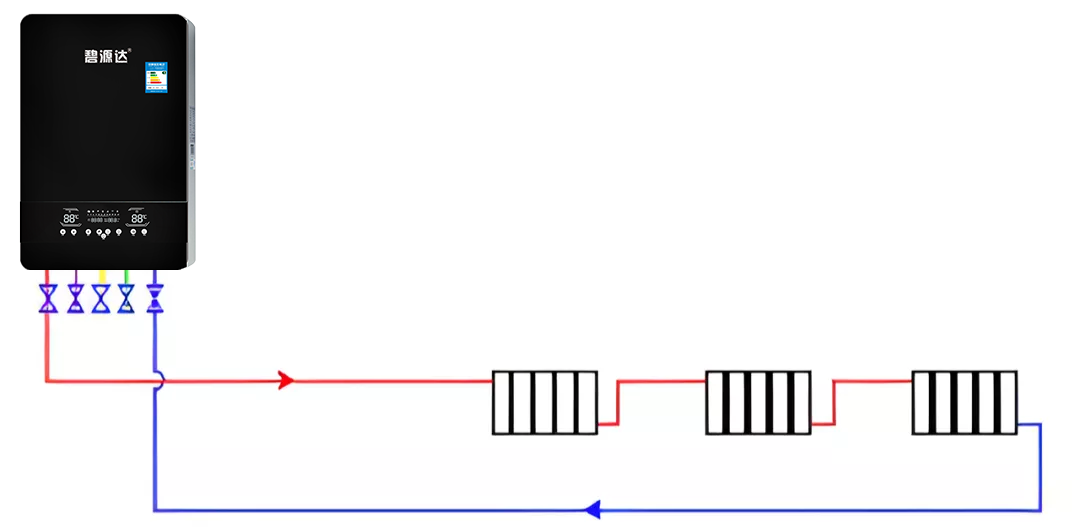

01單管串聯

       每根立管或水平管中的熱媒流量全部依次流經散熱器的單管采暖系統。



? 特點:水溫按照串聯的順序逐漸降低,末端散熱器可能不熱;不能單獨調節某組散熱器的流量,關閉一組散熱器就會影響整組供暖系統;若要實現分組調節,需要增加旁通閥,成本較高。

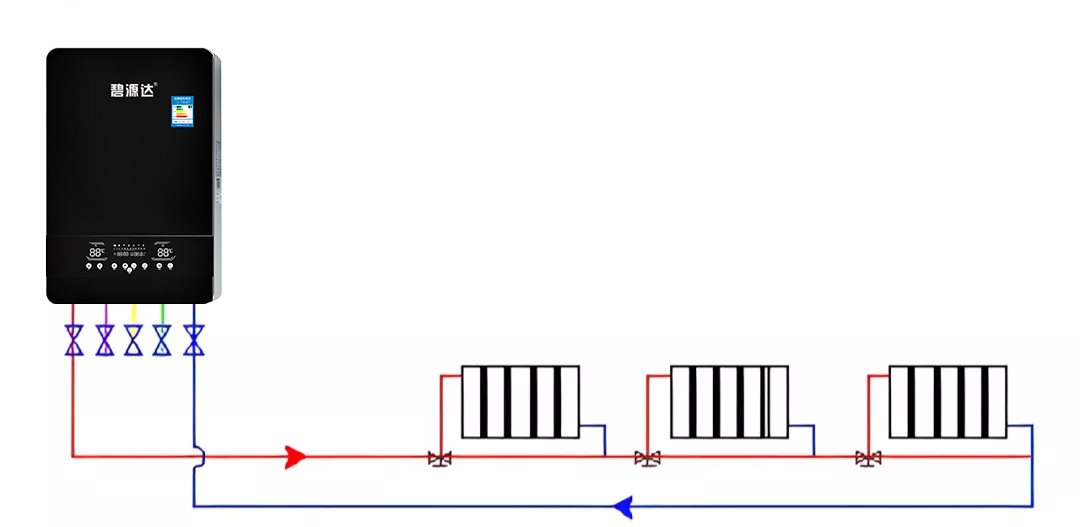

02串聯跨越管

       即在單管串聯的基礎上,在散熱器前安裝三通或兩通型恒溫閥。



? 特點:供水不全逐一流經每組散熱器,有一部分分流的單管采暖系統。因此其能夠?qū)谓M散熱器的流量進行調節,當關閉其中任意一組散熱器時,其他組散熱器不受影響。但串聯需配置的散熱器組數更多,不經濟。

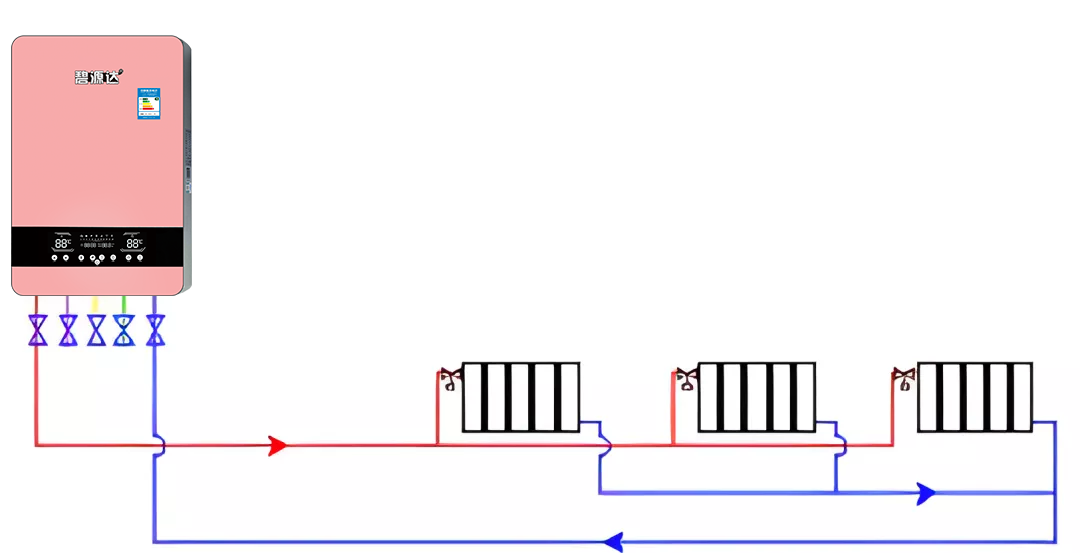

03雙管異程并聯

       熱水從壁掛爐的主供水管流出之后,通過支管流向各組散熱器,然后散熱器的回水直接循環至主管路回水管,更適用于5組以下的散熱器連接。



? 特點:采用該方式,每組散熱器的水流量不同。前端散熱器因離主管道較近,回水較快,后端回水較慢,會存在開端暖氣不熱的現象,因此每組散熱器上都需要安裝水力平衡閥門,進行水力平衡調節。

04雙管同程并聯

       運行方式同上,但散熱器的供水管和回水管方向相同,且第一組散熱器回水不直接循環,而是連接下一組散熱器回水管,依次到最末端散熱器,最后再至主回水管。適應于8組以上的散熱器。



? 特點:每組散熱器中的水流都經過相同的管道長度,水力平衡最佳。但管道阻力大,對管徑和水泵要求較高。

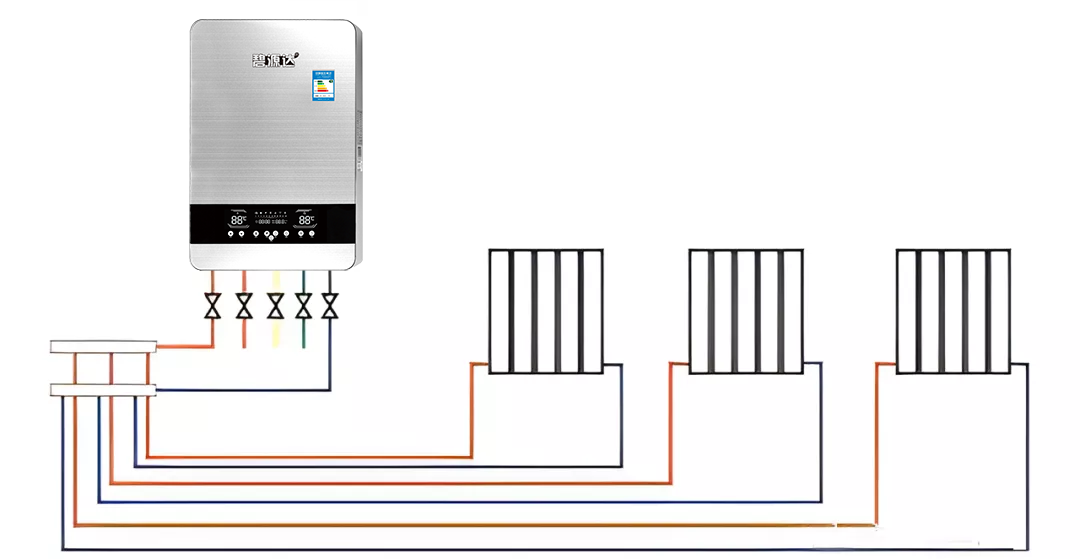

05章魚式

       熱水通過分水器分配至各組散熱器,然后回水通過集水器再回到熱源設備,各組散熱器之間為并聯。



? 特點:升溫較快,單組散熱器加熱水量較少,循環更快;地面無任何接口,無漏水隱患;便于分組調節的同時,后期維修更方便。但最費管材,且需配置分集水器,成本較高。

在安裝中需注意的問題

01確定最佳安裝位置


       供暖舒適度與散熱器的安裝位置密切相關,同樣溫度的散熱器安裝在不同位置,采暖效果不盡相同。




       位置的選取一方面要考慮散熱效果,盡量安裝在室內外圍墻體或空氣較流通的位置,便于熱量循環,常見的位置為窗戶底部或冷墻壁上。散熱器與墻體之間的距離應在35mm~50mm,與地板之間的距離應在100mm。另一方面,也要注意周圍家具,不宜安裝在沙發等家具旁,如此不僅會影響散熱,長期使用也會導致家具變形。

02選擇合適的連接方法

       可遵循的原則為:散熱效果最佳時,散熱器的進、出口應成對角線。但特殊情況除外,即散熱器長度小于1m時,它的進、出口也可以在同側安裝。

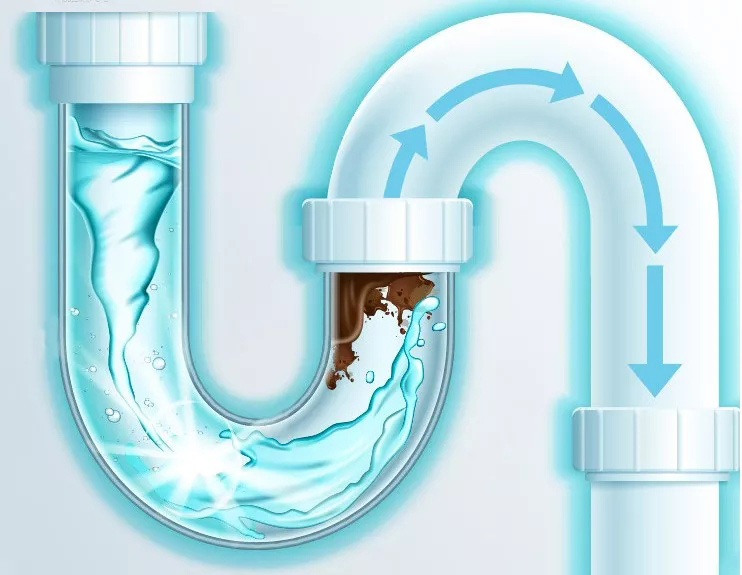

03注意清潔管道、配件

       為避免管道和散熱器堵塞,安裝時要保證管道、配件、散熱器內部清潔衛生,無任何異物,并在系統投入使用前徹底打掃、清洗。



04注意后期使用的安全性

       若采用的是鋼制、重量較大的散熱器,一定要做支架支撐,否則在后期使用過程中可能墜地,存在安全隱患。懸掛式散熱器盡量安裝在承重墻之上。

05安裝結束后必須注水打壓


       散熱器安裝結束后必須注水試壓,以確保散熱器本身和各安裝接口無滲漏。一般方式是打壓1.5MPa壓力,穩定5分鐘后壓力無下降即可認為打壓試驗合格。



       碧源達智能變頻電磁采暖爐采用感應式加熱技術+PLC智能控制系統;采用電磁感應高頻加熱方式,使加熱的熱效率提高到98%以上,與傳統供暖設備相比更節能;采用水電分離技術,在根源上解決漏電隱患,使其更加安全,環保,實現零排放,擁有水冷及風冷兩種散熱模式,散熱均勻穩定,安裝方式簡單,可接風機、暖氣片、地暖等取暖方式。同時擁有不易結垢的優點,使用壽命可以長達20年以上。

以上便是散熱器采暖系統在設計安裝及使用過程中應注意的問題??傊?,對暖通從業者而言,在散熱器采暖系統設計和安裝過程中,要嚴格按照相關標準進行施工,如此為用戶帶來舒適供暖體驗的同時,也能夠降低售后維護頻率,從而降低成本。

       如遇到采暖安裝問題或需要了解電磁采暖爐歡迎撥打:4008-498-998
